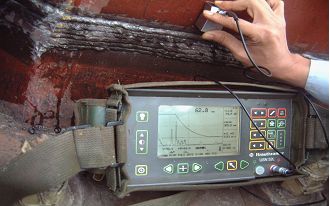

一般超音波檢測所使用頻率範圍由1MHz至25MHz,基本設備需有電子訊號產生器,藉著換能器 ( 或稱探頭 ) ( Transducer of Probe or search Unit )發射出超波,再經由接觸媒質 ( Couplant ) 傳入試件中,在試件中超音波會有或多或少的衰減,當傳至介面時,超音波可能反射或透射,藉由偵檢、分析反射或透射訊號,則可檢測出瑕疵,並可定出檢測位置。
超音波檢測可有幾種分類方法:
(1)依訊號偵檢方式可分為:脈波回波法 ( Pulse Echo Method ) 和透射法 ( Transmission Method )。
(2)依訊號發射方式可分為:直束法 ( Straight Beam Method or Normal Incidence Method ) 和斜束法 ( Angle Beam Method or Oblique Incidence Method )
(3)依訊號顯示方式可分為:A掃描 ( A - Scan )、B掃描 ( B - Scan )、和C掃描 ( C - Scan )。
優點:
1. 穿透力高可檢測厚件
2. 對人體無害
3. 可立即研判
4. 電源利用蓄電池即可
應用範圍 :
鍛件、 板件、 銲件 、貼合件等內部狀況檢測,厚度量測。
